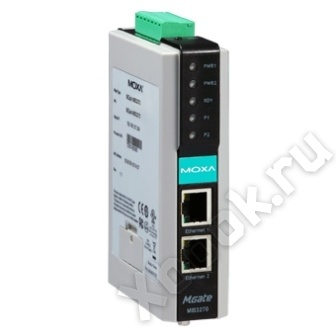

Преобразователь протоколов MOXA MGate MB3270 в Саратове

Vendor Code	MGate MB3270

Интерфейс Modbus
Протокол	Modbus RTU/ASCII Slave/Master
Количество портов	2
Передаваемые сигналы	RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
Разъемы	DB9 "папа" x 2
Управление направлением передачи данных по RS-485	ADDC® (автоматическое)
Резистор Pull High/Low для RS-485	1 кОм, 150 кОм
Параметры последовательной связи
Бит данных	7, 8
Четность	нет, чет, нечет, 0, 1
Стоповых бит	1, 2
Управление потоками данных	RTS/CTS, DTR/DSR (только для RS-232)
Скорость передачи данных	50 бит/с ~ 921.6 кбит/с
Интерфейс Ethernet
Количество портов	2 (1 IP)
Тип портов Ethernet	Ethernet 10/100BaseT(X) - "витая пара"
Разъемы	RJ45 (8 конт.)
Сетевые протоколы	Modbus TCP
Гальваническая изоляция, кВ	1.5
Релейные выходы
Релейные выходы	1
Нагрузочная способность реле	До 1 А при 30 В пост.
Управление устройством
Способы настройки	Windows-утилита Web-консоль Telnet-консоль Последовательная консоль
Кнопка Reset	Есть
Требования по электропитанию
Рабочее напряжение	12 ~ 48 В (пост.)
Потребление тока	435 мА (макс.)
Разъем электропитания	Клеммы
Требования к окружающей среде
Рабочая температура, град. C	0 ~ 60
Рабочая влажность, %	5 ~ 95
Температура хранения, град. C	-40 ~ 85
Наличие международных сертификатов
Безопасность	EN 60950-1 UL508
Взрывобезопасность	UL/cUL Class 1 Division 2 ATEX Zone 2
Электромагнитная совместимость (EMI)	EN 55022 Class A EN 55024 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 FCC Part 15 Subpart B Class A
Применение в морских системах	DNV
Среднее время наработки на отказ (MTBF), часов	125234
Конструктивные свойства
Габаритные размеры, мм	29 x 89.2 x 118.5
Материал корпуса	Пластик
Масса нетто, г	380
Монтаж	На DIN-рейку
Комплект поставки	Устройство краткое руководство пользователя документация и ПО на CD

Интерфейс Modbus

Протокол

Modbus RTU/ASCII Slave/Master

Количество портов

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND

Разъемы

DB9 "папа" x 2

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Параметры последовательной связи

Бит данных

7, 8

Четность

нет, чет, нечет, 0, 1

Стоповых бит

1, 2

Управление потоками данных

RTS/CTS, DTR/DSR (только для RS-232)

Скорость передачи данных

50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

Количество портов

2 (1 IP)

Тип портов Ethernet

Ethernet 10/100BaseT(X) - "витая пара"

Разъемы

RJ45 (8 конт.)

Сетевые протоколы

Modbus TCP

Гальваническая изоляция, кВ

1.5

Релейные выходы

Нагрузочная способность реле

До 1 А при 30 В пост.

Управление устройством

Способы настройки

Windows-утилита
Web-консоль
Telnet-консоль
Последовательная консоль

Кнопка Reset

Есть

Требования по электропитанию

Рабочее напряжение

12 ~ 48 В (пост.)

Потребление тока

435 мА (макс.)

Разъем электропитания

Клеммы

Требования к окружающей среде

Рабочая температура, град. C

0 ~ 60

Рабочая влажность, %

5 ~ 95

Температура хранения, град. C

-40 ~ 85

Наличие международных сертификатов

Безопасность

EN 60950-1
UL508

Взрывобезопасность

UL/cUL Class 1 Division 2
ATEX Zone 2

Электромагнитная совместимость (EMI)

EN 55022 Class A
EN 55024
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-8
EN 61000-4-11
FCC Part 15 Subpart B Class A

Применение в морских системах

DNV

Среднее время наработки на отказ (MTBF), часов

125234

Конструктивные свойства

Габаритные размеры, мм

29 x 89.2 x 118.5

Материал корпуса

Пластик

Масса нетто, г

380

Монтаж

На DIN-рейку

Комплект поставки

Устройство
краткое руководство пользователя
документация и ПО на CD
